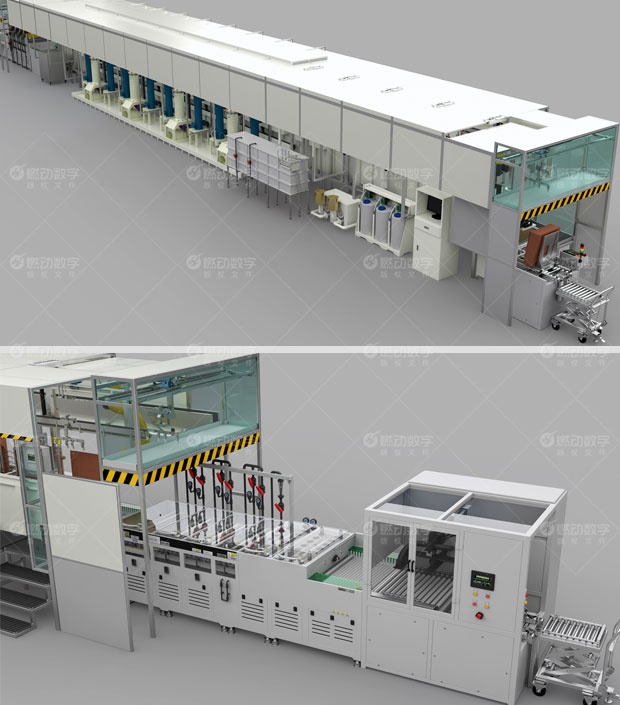

銅導體，作為集成電路領域的能量及信號傳輸的載體，其沉積制程對于電路的信號完整性和系統可靠性舉足輕重。作為銅沉積設備的生產商，昆山嘉德君電子科技有限公司致力于為業界提供先進可靠的高端HDI 及封裝基板的填孔電鍍生產線，為高端HDI產品提供的標準填孔設備整體采用造型簡潔色彩明快的箱型封閉結構，包括自動上下料、前處理、電鍍、后處理、治具處理等功能部分。

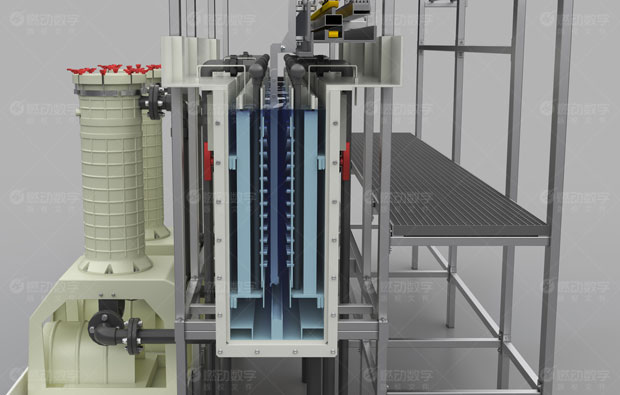

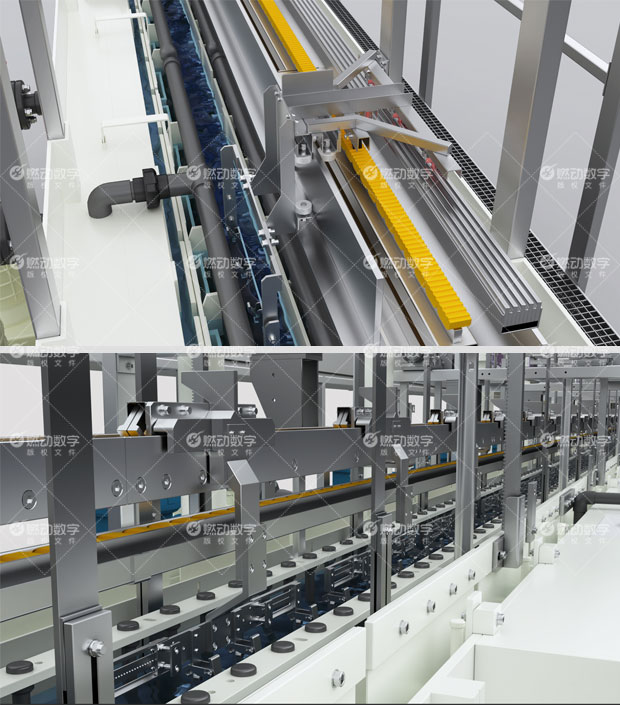

創(chuàng )新的窄體鍍槽標準配置，相比傳統設計節省約30%工作體積，在節省能耗及空間的同時，為鍍液更大的工藝循環留下余量，電鍍效率和地面承重等也得到了顯著改善。使用升降式結構作為填孔生產線的基礎設計，實現全程無接觸生產，模塊化設計的槽內電場及流場設計，以及創(chuàng )新材料的板件導向系統，基本杜絕盲孔漏填及化學擦傷等，有效防范功能槽液交叉污染，減少氣泡對盲孔的影響。

優化的文丘里混流噴嘴帶動四倍的板面噴流，噴嘴陣列和高效過濾泵、管路共同構成完整高效的鍍液噴射交換系統，實現均勻混合和各待鍍表面的完全覆蓋，克服大比重鍍液的濃度梯度，滿足海量盲孔電鍍反應界面的傳質要求。特別配備的流量及壓力實時控制系統，結合特別的液下流場導向設計，可以保證低至0.036mm厚度的薄板或軟板在沒有框架的條件下量產。對于要求更高的mSAP類載板及封裝基板的圖形填孔電鍍，我們采用了更窄的特殊鍍槽結構，一脈相承的設計令我們達到業內最緊湊的布局，節省每一寸寶貴的空間。基于封裝基板的嚴苛要求，配備共面性和導電性?xún)?yōu)異的無接觸全向薄板掛架系統，精密電流控制的分軌導電系統，干管上入的槽體設計、及可以整體替換的電場及流場模塊，使得圖形電鍍設備高頻保養的便利性、電鍍的均勻性和穩定性都在標準填孔設備的基礎上再上新臺階。
